JYC30
靜壓超精密車床

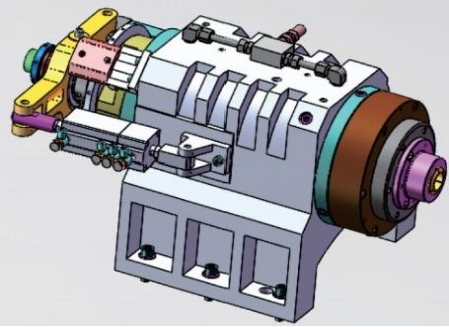

★機床主軸、進給軸采用國內、國際機床設計、生產前沿技術 — — 恒壓靜壓技術，運動精度高、剛性好。
★可用于淬火零件硬車削，金切圓度可達0 .2μm, 用于光學元件加工，車削口徑最大200mm,表面粗糙度Ra<0.1。高精度球面、非球面及離軸元件和自由曲面元件車削軟件開發，為高效加工提供了有效支撐。
注：
1)光學零件、脆性零件加工，需采用專用真空吸附夾具。
2)硬車削機床配置靜壓主軸，硬軌、絲杠驅動，組成經濟型超精密硬車削，可適應更廣泛工況。
機床規格參數
項目ITEM | JYC30 | |
加工能力 Capacity | 最大回轉直徑Max swing diameter | φ240mm |
橫向刀架體上回轉直徑 Rotation diameter on the lateral tool holder body | φ110mm | |
最大加工直徑Max. turning diameter | φ200mm | |
最大加工長度Max. turning length | 100mm | |
最高回轉速度Max spindle speed | 4000r/min | |
主軸 Spindle | 主軸貫通直徑Spindle through diameter | φ30mm |
主軸外圓面徑向跳動 Radial runout of the outer circle of the spindle | ≤0.001 mm | |
主軸回轉精度Spindle rotation accuracy | ≤0.0005 mm | |
重復定位精度 Repeatability | ≤0.0005 mm | |
主軸彈簧夾頭柄徑Spindle chuck shank diameter | 中 36 mm | |
快進速度 Fast forward speed | X軸快移速度 X-axis rapid traverse | 20m/min |
Z軸快移速度 Z-axis rapid traverse | 20m/min | |
行程 Travel | X軸移動量X-axis travel | 250mm |
Z軸移動量Z-axis travel | 230mm | |
電機 motor | 主軸電機(內藏式馬達)Spindle motor (built-in motor) | AC5.5/7.5kW |
進給電機Feed motor X/Z | 直線電機 Linear motor | |
其它 Others | 總電氣容量Required electric power | 6 kVA |
主軸中心高度Spindle center height | 986mm | |
機床尺寸(長×寬×高)Floor Space | 1310*1180*1660mm | |
機床重量Mass of machine | 約 1200kg about 1200kg | |
